Описание Антенна измерительная гибридная АИГ–6М

Госреестр №81741-21


НОВИНКА! Уникальная российская разработка измерительных антенн, токосъемников, магнитных индукторов и пробников напряжения!



Новые антенны заменяют все существующие измерительные антенны АИ5-0,АИ5-3,НБА-02, HE100,HE200,HE300,HE400 в диапазоне частот от 9 кГц-12 ГГц.
Уникальность антенн состоит в том, что они имеют расширенный диапазон частот, антенны являются малогабаритными, исполнены в одном корпусе, без устройств развязывающих, работать могут как от аккумулятора, так и от сети.



Измерительная антенна АИГ-2М



Измерительная антенна АИГ-6М



Измерительная антенна АИГ-12М



Антенна измерительная рупорная АИР-18М



Антенна измерительная рамочная АИР-30М





Токосъемник измерительный ТК-16М (от 63 до 16000Гц)



Токосъемник измерительный ТК-20М (от 0,01 до 20000КГц)



Токосъемник измерительный ТК-1000М (от 0,003 до 1000МГц)



Индуктор магнитный ИРМ-600М (от 0,01 до 600000кГц)



________________________________________________________________________________________

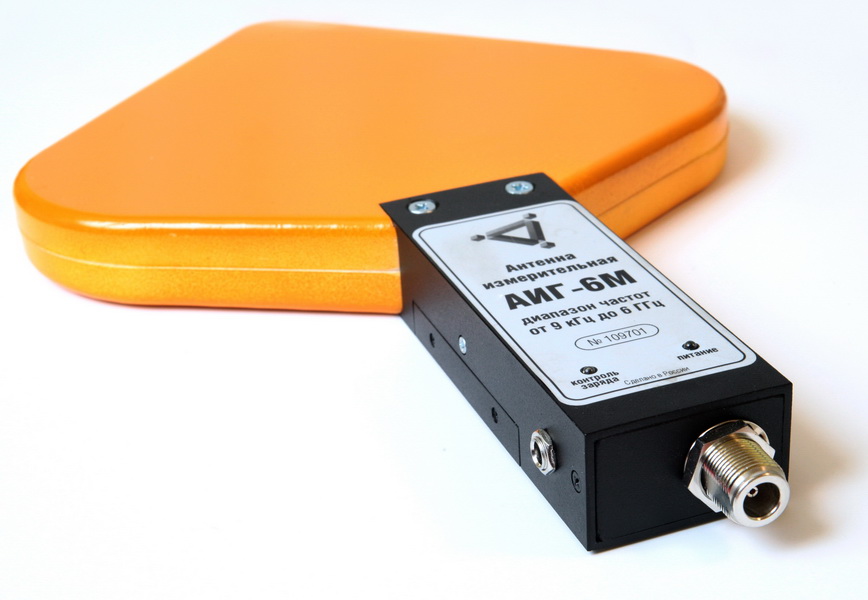

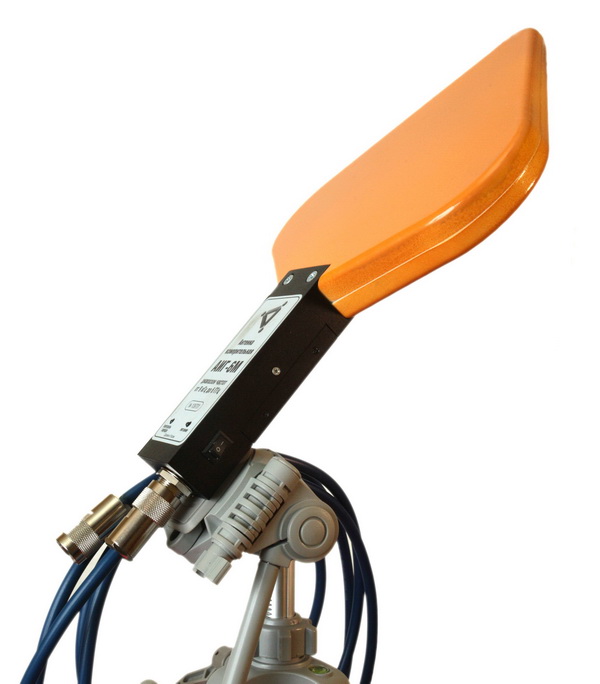

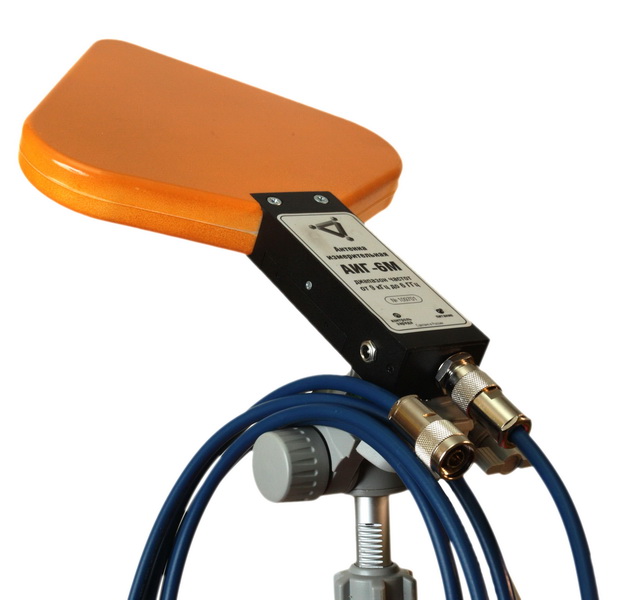

Антенна АИГ–6М представляет собой комбинацию логопериодической антенны и  биконического симметричного  вибратора. Конструктивно антенна объединенена с дифференциальным усилителем. В ручке антенны расположены элементы питания, а также стабилизатор напряжения питания постоянного тока.

Принцип работы антенны заключается в наведении в приемных вибраторах под действием электромагнитного поля напряжения в частотном диапазоне, его дальнейшего усиления и передачи в коаксиальный тракт с волновым сопротивлением 50 Ом.

 АИГ-6М

Основные технические данные


Рабочий диапазон частот, МГц 0,009 … 6000

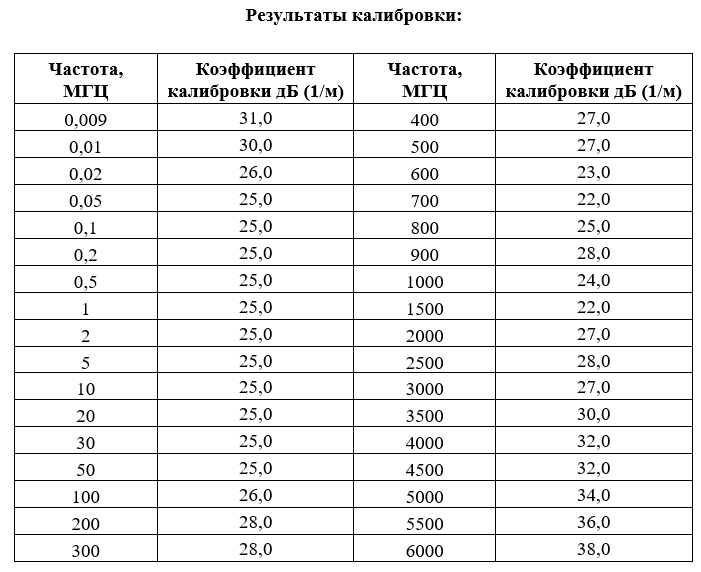

Значение коэффициента калибровки, дБ (1 м1) от 10 до 56
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ ±2,0
Коэффициент стоящей волны (КСВН) < 2,5
Наибольшая измеряемая напряженность электрического поля, дБ (1 мкВ∙м-1) 130
Напряжение собственных шумов, дБ (1 мкВ) < 30
Уровень сигнала ортогональной
поляризации относительно сигнала основной поляризации, дБ < -15
Напряжение питания постоянного тока, В от 6,0 до 7,5
Время непрерывной работы, ч, не менее 10
Тип выходного соединителя N-тип (розетка)
Средняя наработка на отказ, ч, не менее 6000


Габаритные размеры, мм, не более:
– длина 370
– ширина 230
– высота 35
Масса, кг
– антенна < 0,6
– антенна в упаковке < 6
Рабочие условия применения:
– температура окружающего воздуха, ºС от +15 до +25
– относительная влажность окружающего воздух, %, не более от 30 до 80
– атмосферное давление, кПа от 84 до 106,7



 АИГ-6М



Антенна предназначена для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте. Совместно с измерительными приемными устройствами антенна предназначена для измерения напряженности электрической составляющей электромагнитного поля.

Антенна используется для измерения уровней радиопомех при решении задач электромагнитной совместимости технических средств.
По условиям эксплуатации антенна относится к группе 3 ГОСТ 22261 с пределом рабочих температур окружающей среды от плюс 10 до 40 °С.



АИГ-6М



Состав комплекта поставки


Наименование, тип

Количество

Примечание

1. Антенна измерительная    АИГ-6М

1



2. Кабель коаксиальный высокочастотный

1

3,0 м

3. Блок питания БПС 6-0,5

1



4. Зарядное устройство для аккумуляторной батареи

1



5. Паспорт и руководство по эксплуатации

1
