Госреестр №81741-21

НОВИНКА! Уникальная российская разработка измерительных антенн, токосъемников, магнитных индукторов и пробников напряжения!

Новые антенны заменяют все существующие измерительные антенны АИ5-0,АИ5-3,НБА-02, HE100,HE200,HE300,HE400 в диапазоне частот от 9 кГц-12 ГГц.
Уникальность антенн состоит в том, что они имеют расширенный диапазон частот, антенны являются малогабаритными, исполнены в одном корпусе, без устройств развязывающих, работать могут как от аккумулятора, так и от сети.

Измерительная антенна АИГ-2М

Измерительная антенна АИГ-6М

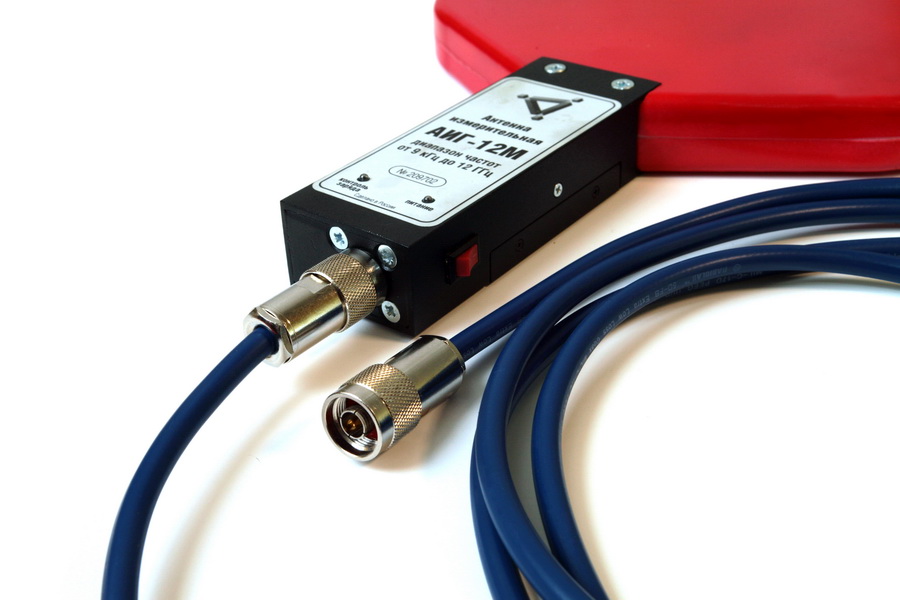

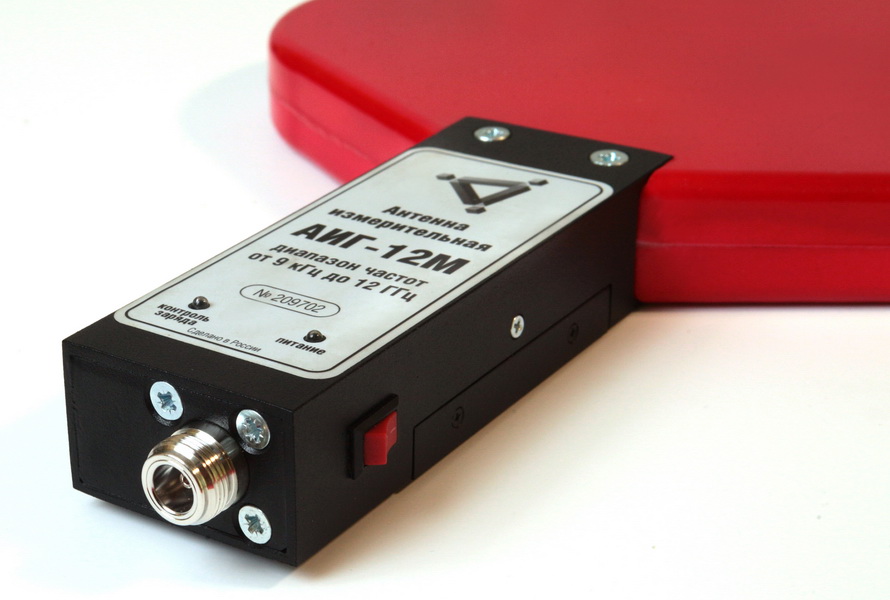

Измерительная антенна АИГ-12М

Антенна измерительная рупорная АИР-18М

Антенна измерительная рамочная АИР-30М

Токосъемник измерительный ТК-16М (от 63 до 16000Гц)

Токосъемник измерительный ТК-20М (от 0,01 до 20000КГц)

Токосъемник измерительный ТК-1000М (от 0,003 до 1000МГц)

Индуктор магнитный ИРМ-600М (от 0,01 до 600000кГц)

________________________________________________________________________________________

Принцип действия антенн, подключаемых к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного в приемных диполях под действием переменного электромагнитного поля, в соответствующее ему напряжение переменного тока, его дальнейшего усиления и передачи в коаксиальный тракт с волновым сопротивлением 50 Ом.

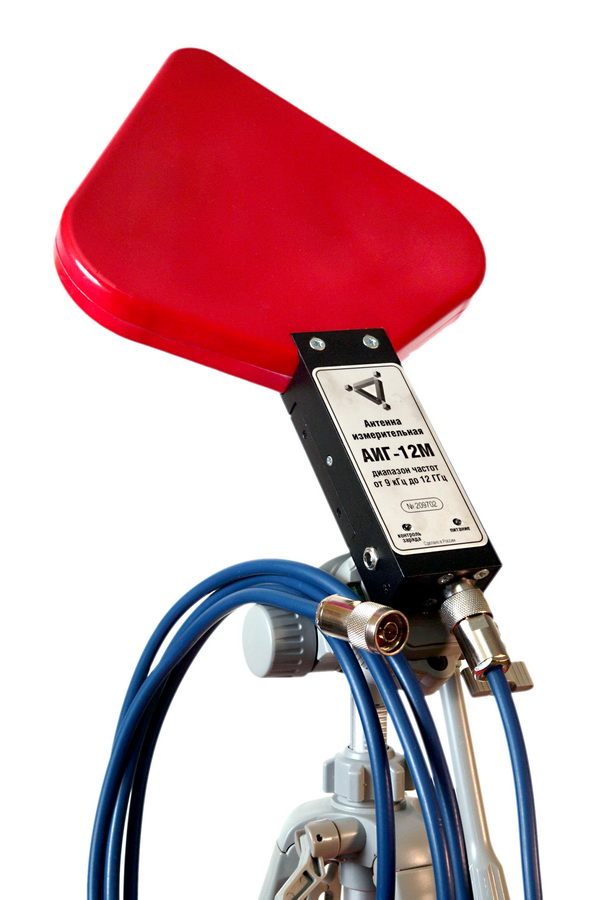

Антенны состоят из биконического симметричного вибратора и логопериодической антенны, которые конструктивно объединены с дифференциальным усилителем, элементами питания и стабилизатором напряжения питания постоянного тока, которые расположены в ручке антенны.

Антенны оборудованы антенным кожухом с низкой диэлектрической проницаемостью для защиты биконического симметричного вибратора и решеток вибраторов логопериодической антенны от возможных повреждений.

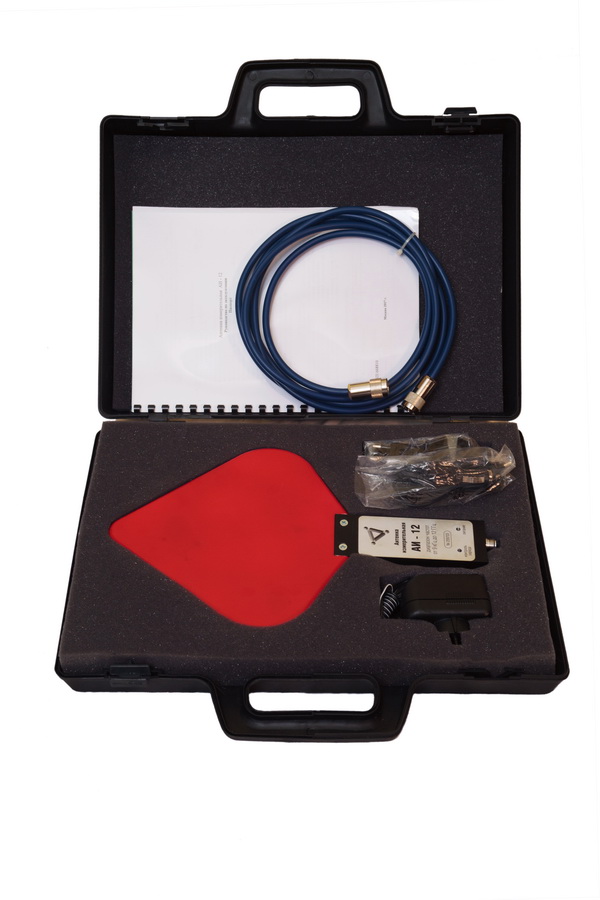

Питание антенн осуществляется от двух аккумуляторов Li-ion ICR или от блока питания стабилизированного БПС 6-0,5 (БПС 6-0,5). Для зарядки аккумуляторов типоразмера АА в комплект поставки входит зарядное устройство.

Метрологические характеристики

Диапазон рабочих частот, МГц от 0,009 до 12000 включ.

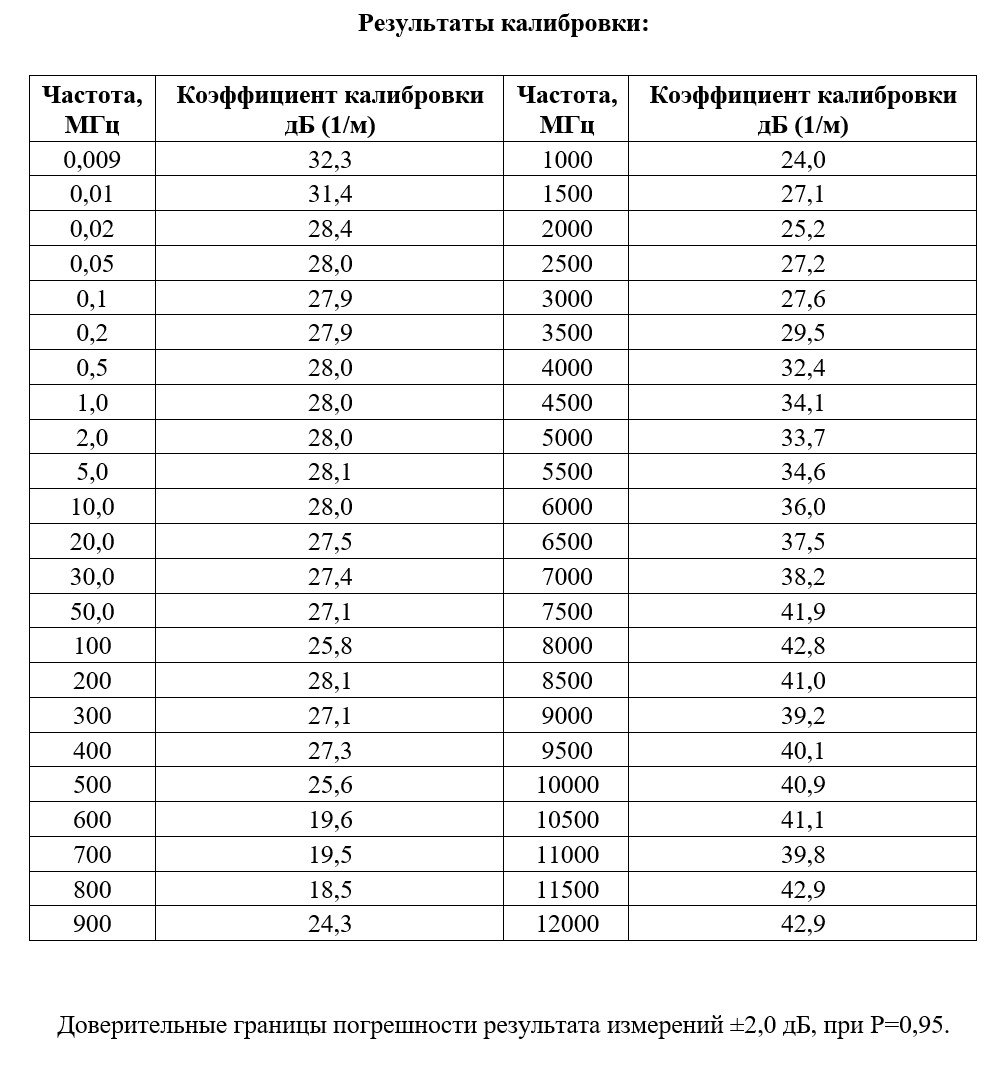

Диапазон изменения коэффициента калибровки, дБ (1 м–1) от 10 до 56
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ ±2,0
КСВН входа, не более 2,5
Максимальная измеряемая величина напряженности электрического поля (при компрессии 1 дБ), дБ (1 мкВ м–1) 130

Основные технические данные

Номинальное входное сопротивление, Ом 50
Тип выходного ВЧ соединителя N (розетка)
Напряжение питания постоянного тока, В от 6,0 до 7,5
Время непрерывной работы при полностью заряженных двух аккумуляторах Li-ion ICR, ч, не менее 10
Масса, кг, не более 0,6
Габаритные размеры, мм, не более:
– длина 370
– ширина 230
– высота 35
Рабочие условия применения:
– температура окружающего воздуха, °С от +15 до +35
– атмосферное давление, кПа (мм рт.ст.) от 84,0 до 106,7 (от 630 до 800)
– относительная влажность окружающего воздуха, %, от 30 до 80
